令和４年度 秋期 応用情報技術者試験問題と解説
問４８

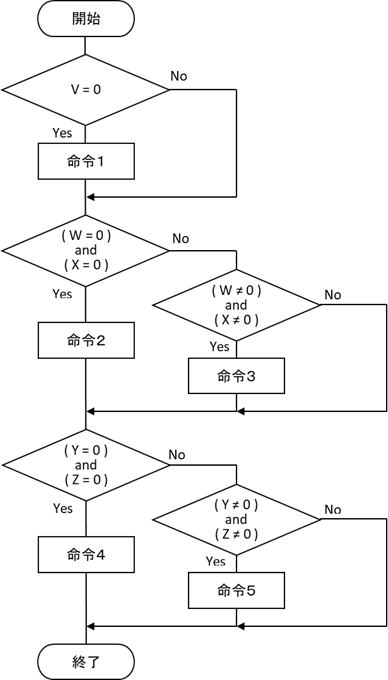

流れ図で示したモジュールを表の二つのテストケースを用いてテストしたとき、テストカバレージ指標であるC0(命令網羅) とC1(分岐網羅) とによる網羅率の適切な組みはどれか。ここで、変数Ｖ〜変数Ｚの値は、途中の命令で変更されない。
┌──┬───────┬───────┐
│変数│テストケース１│テストケース２│
├──┼───────┼───────┤
│ Ｖ │ ０ │ １ │
├──┼───────┼───────┤
│ Ｗ │ ０ │ １ │
├──┼───────┼───────┤
│ Ｘ │ ０ │ １ │
├──┼───────┼───────┤
│ Ｙ │ ０ │ １ │
├──┼───────┼───────┤
│ Ｚ │ ０ │ １ │
└──┴───────┴───────┘
┌───────┬───────┐
│C0による網羅率│C1による網羅率│
┌─┼───────┼───────┤
│ア│ １００％│ １００％│
├─┼───────┼───────┤
│イ│ １００％│ ８０％│
├─┼───────┼───────┤
│ウ│ ８０％│ １００％│
├─┼───────┼───────┤
│エ│ ８０％│ ８０％│
└─┴───────┴───────┘
正解
イ
解説
命令網羅率は、すべての命令に対して、どれだけ実行されたかを表す割合である。
分岐網羅率は、全ての分岐に対して、どれだけ判定条件を網羅しているかを表す割合である。
問題の場合、すべての命令は5つであり、判定条件は10パターンある。
テストケース１の場合、すべての変数の値が0であるため、
(Yes) → 命令１ → (Yes) → 命令２ → (Yes) → 命令４を通り、
３つの命令が実行される。
また、分岐は3パターンを網羅する。
テストケース２の場合、すべての変数の値が１であるため、
(No) → (No) → (Yes) → 命令３ → (No) → (Yes) → 命令５を通り、
２つの命令が実行される。
また、分岐は5パターンを網羅し、これらはテストパターン１と重なっていない。
したがって、表の二つのテストケースを用いてテストしたとき、
命令網羅率: 5 ／ 5 × 100 ＝ 100%
分岐網羅率: 8 ／ 10 × 100 ＝ 80%
である。
