平成27年度 秋期 応用情報技術者試験問題と解説

問21

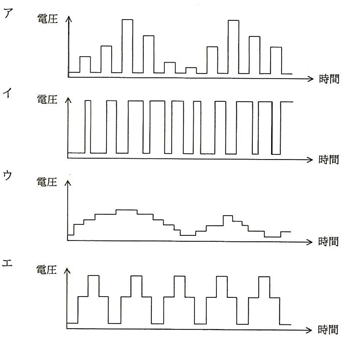

モータの速度制御などにPWM (Pulse Width Modulation) 制御が用いられる。PWMの駆動波形を示したものはどれか。ここで、波形は制御回路のポート出力であり、低域通過フィルタを通していないものとする。




正解


解説

PWM制御 (Pulse Width Modulation) はモータのオン/オフ制御をパルスによって行うパルス制御法の発展形で、パルス幅を変調することでDCモータの回転速度を制御する。

ア PAM (Pulse Amplitude Modulation = パルス振幅変調) の波形である。PAMは、一定間隔で電圧の振幅によって制御する。

イ 正しい。オンとオフの信号だけをパルスによって制御するため、振幅は一定となる。

ウ PWMの駆動波形は、振幅が一定となる。

エ PWMの駆動波形は、振幅が一定となる。
