Ⅳ－３２

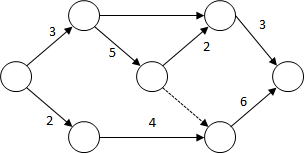

あるシステムの開発に要する作業の日数が次のアローダイアグラムの通りであるとき、全ての作業が完了するまでにかかる日数を①～⑤の中から選べ。なお、点線の矢印はダミーの作業を示し、所要日数はゼロである。
① 11日 ② 12日 ③ 13日 ④ 14日 ⑤ 15日
正解
④
解説
上図でクリティカルパスは Ａ → Ｂ → Ｄ → Ｅ → Ｇ で13日のように見えるが、Ｄまでの工程に要する日数が8日で、ダミー工程をはさみ、Ｆ
→ Ｇが6日であるため、クリティカルパスは Ａ → Ｂ → Ｄ → Ｆ → Ｇ で14日となる。
