令和６年度 秋期 応用情報技術者試験問題と解説
問２９

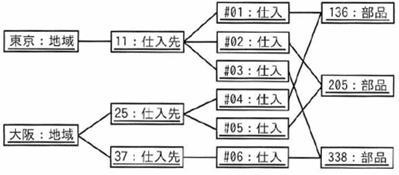

次のオブジェクト図 (インスタンスを表す図) に対する概念データモデルはどれか。ここで、オブジェクト図及び概念データモデルの表記にはUMLを用いる。
ア ┌───┐１ １┌───┐１ ＊┌───┐＊ １┌───┐
│ 地域 ├───┤仕入先├───┤ 仕入 ├───┤ 部品 │
└───┘ └───┘ └───┘ └───┘
イ ┌───┐１ ＊┌───┐１ ＊┌───┐＊ １┌───┐
│ 地域 ├───┤仕入先├───┤ 仕入 ├───┤ 部品 │
└───┘ └───┘ └───┘ └───┘
ウ ┌───┐１ ＊┌───┐＊ １┌───┐１ ＊┌───┐
│ 地域 ├───┤仕入先├───┤ 仕入 ├───┤ 部品 │
└───┘ └───┘ └───┘ └───┘
エ ┌───┐＊ ＊┌───┐＊ １┌───┐１ ＊┌───┐
│ 地域 ├───┤仕入先├───┤ 仕入 ├───┤ 部品 │
└───┘ └───┘ └───┘ └───┘
正解
イ
解説
オブジェクト図は、システム実行時のオブジェクトの状態を表す静的な図である。
ア 大阪では、1つの地域に対して仕入先が2つ存在するため
┌───┐１ ＊┌───┐
│ 地域 ├───┤仕入先│
└───┘ └───┘
が正しい。
イ 正しい。
ウ 25の仕入先では、1つの仕入先に対して仕入が2つ存在するため
┌───┐１ ＊┌───┐
│仕入先├───┤ 仕入 │
└───┘ └───┘
が正しい。
エ 136の部品などでは、1つの部品に対して仕入が2つ存在するため
┌───┐＊ １┌───┐
│ 仕入 ├───┤ 部品 │
└───┘ └───┘
が正しい。
