令和６年度 秋期 応用情報技術者試験問題と解説
問２１

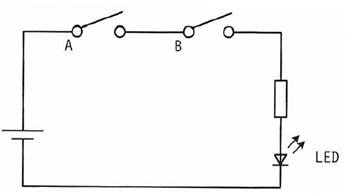

図はスイッチA及びBの状態によって、LEDが点灯又は消灯する回路である。スイッチAがオンの状態をA=1、オフの状態をA=0とし、スイッチBも同様にオンの状態をB=1、オフの状態をB=0とする。また、LEDが点灯する状態をY=1、消灯する状態をY=0とする。このとき、図の回路を動作させたときのタイミングチャートとして、適切なものはどれか。

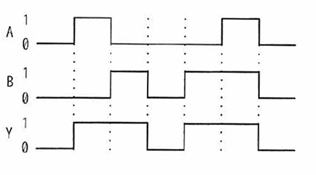

ア

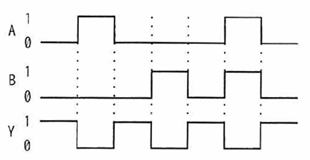

イ

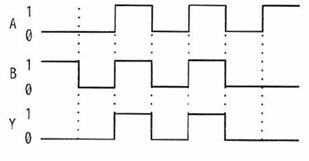

ウ

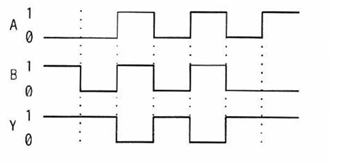

エ
正解
ウ
解説
スイッチＡ、スイッチＢがともにオン、すなわち(A, B) = (1, 1) の時に、LEDが点灯、すなわちY = 1になる。
ア タイミングチャートの2つめのタイミングで (A, B) = (0, 0) のとき、Yが1になっている。
イ タイミングチャートの最初の段階で (A, B) = (0, 0) のとき、Yが1になっている。
ウ 正しい。
エ タイミングチャートの最初の段階で (A, B) = (0, 1) のとき、Yが1になっている。
