平成26年度 秋期 応用情報技術者試験問題と解説

問27

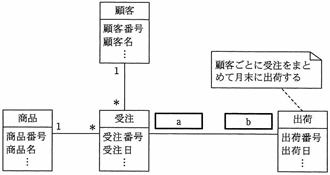

その月に受注した商品を、顧客ごとにまとめて月末に出荷する場合、受注クラスと出荷クラスとの間の関連のa、bに入る多重度の組合せはどれか。ここで、出荷のデータは実績に基づいて登録される。また、モデルの表記にはUMLを用いる。


   ┌───┬───┐
   │ a │ b │
 ┌─┼───┼───┤
 │ア│ 1 │1..*│
 ├─┼───┼───┤
 │イ│ 1 │0..1│
 ├─┼───┼───┤
 │ウ│1..*│0..1│
 ├─┼───┼───┤
 │エ│1..*│1..*│
 └─┴───┴───┘


正解


解説

「顧客ごとに受注をまとめて月末に出荷する」ため、出荷クラスから受注クラスを見た場合、受注は1以上になる。

受注クラスから出荷クラスを見た場合、月末でなければ、出荷データは存在せず、月末であれば出荷データが1つ存在するため、0..1 (0以上、1以下) が適切である。
