平成27年度 春期
応用情報技術者試験問題と解答
問47

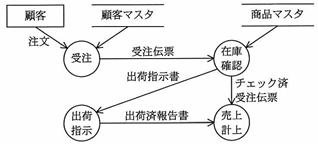

次の図の作成に用いられている表記法はどれか。



 ア DFD  イ 状態遷移図  ウ 流れ図  エ ペトリネット



【正解】 ア

ア 正しい。
DFD (Data Flow Fiagram) は、企業のビジネスプロセスを、
 データフロー:矢印、 プロセス:丸印、 データストア (ファイル):横線2本、
 データ源泉/データ吸収:四角形の四つの基本要素で抽象化して
 表現するため技法である。
イ
状態遷移図は、現在の状態と発生したイベントや条件によって、
 次の状態を表すモデルのこと。状態マシン図、ステートマシン図とも呼ばれる。
ウ
流れ図は、データや作業・処理の流れを表した図式のこと
エ
ペトリネットは、非同期、並列システムの情報や制御の流れを記述
 するために、プレース:条件、トラジション:事象、アーク:方向を表す図形を
 用いて表す。
