平成27年度 技術士第二次試験問題【必須科目】
【16】情報工学部門
T−8

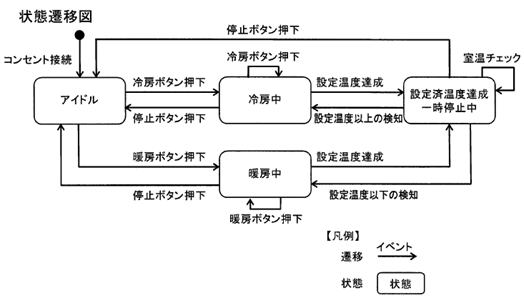

エアコンディショナの状態遷移の一部を下図に示す。この図から読み取れる
エアコンディショナの仕様として、最も不適切なものはどれか。


 @ 冷房中に停止ボタンを押下するとアイドル状態になる。
 A 冷房の設定温度達成後の一時停止中に、外気が入るなどして
   室温が上昇したときは、必ず冷房を再開する。
 B 暖房中に暖房ボタン、又は冷房中に冷房ボタンをそれぞれ
   押下しても、状態は遷移しない。
 C 室温が設定温度になり、エアコンディショナが一時停止の状態に
   なっているときは、室温チェックを実施する。
 D コンセント接続後のアイドル状態時に暖房ボタンを押下すると
   暖房中になる。



【正解】 A
状態遷移図をよく見れば自明である。

@
アイドル ← (停止ボタン押下) ← 冷房中
A
冷房中 ← (設定温度以上の検知) であり、
  必ず冷房を再開するわけではない。
B
暖房中 ← (暖房ボタン押下)

 (冷房ボタン押下) → 冷房中
C 設定済温度達成一時停止中 ← (室温チェック)
D
アイドル → (暖房ボタン押下) → 暖房中
