平成16年度 技術士第一次試験問題【専門科目】
【16】情報工学部門
W−8

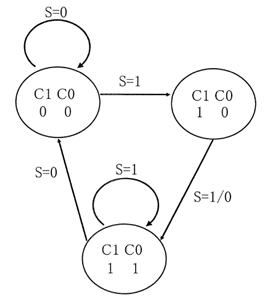

下の状態遷移図を実現する同期式順序回路において、現在の状態
(C1, C0) と入力Sより、次の状態 (N1, N0) を生成するための回路の
論理式として正しいものを次の中から選べ。


@ N1 = S + C1C0     N0 = SC1C0 + C1C0
A N1 = SC1C0 + C1C0  N0 = S + C1C0
B N1 = SC1C0 + C1C0  N0 = S + C1C0 + C1C0
C N1 = SC1C0 + C1C0  N0 = S + C1C0
D N1 = SC1C0 + C1C0  N0 = SC1C0




【正解】 @

(1)
(C1, C0) = (0, 0) の状態で
S=0 のとき

N1 = S + C1C0 = 0 + 0・1 =
0
N0 = SC1C0 + C1C0 = 0・0・0 + 0・1 =
0

S=1 のとき
N1 = S + C1C0 = 1 + 0・1 =
1
N0 = SC1C0 + C1C0 = 1・0・0 + 0・1 =
0


(2)
(C1, C0) = (1, 0) の状態で
S=0 のとき
N1 = S + C1C0 = 0 + 1・1 =
1
N0 = SC1C0 + C1C0 = 0・1・0 + 1・1 =
1

S=1 のとき
N1 = S + C1C0 = 1 + 1・1 =
1
N0 = SC1C0 + C1C0 = 1・1・0 + 1・1 =
1


(3)
(C1, C0) = (1, 1) の状態で
S=0 のとき
N1 = S + C1C0 = 0 + 1・0 =
0
N0 = SC1C0 + C1C0 = 0・1・1 + 1・0 =
0

S=1 のとき
N1 = S + C1C0 = 1 + 1・0 =
1
N0 = SC1C0 + C1C0 = 1・1・1 + 1・0 =
1
